Pro-Audio ELA Verstärker MELA - Analog 100V
MELA-Serie
100V ELA Verstärker mit USV on BoardPraxisgerechte 100V Endverstärker für professionelle ELA Anlagen. Ein extrem zuverlässiges Elektronikdesign garantiert einen langjährigen störungsfreien Betrieb. Durch die 2stufige Spannungsversorgung hat die Endstufe einen deutlich erhöhten Wirkungsgrad. „Im 24V Notstrombetrieb liefert der Verstärker zusätzlich Netzspannung (230V AC) um andere sehr hohe Übertragungsqualität FunktionenAusstattung:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
| Modelle | MELA 1.300 | MELA 2.120 |
| Leistung | 300 W / 100V | 2x 120W / 100V |
| Klirrfaktor | < 0,8% | < 0,8% |
| Eingangsempfinglichkeit | 1V eff 15 k? | 1V eff 15 k? |
| Ausgänge | 70V 16? / 100V 32? / 8? | 70V 16? / 100V 32? / 4? |
| Leistungsaufnahme 230 V | Last 630W Ruhe 18W |
|
| Eingänge elektronisch symmetriert | optional Übertrager |
|
| Stromaufnahme | 2,8A |
|
| Versorgungsspannung | 230V AC / 48-68V DC |
|
| Fremdspannungsabstand 250 W 1 kHz | 95 dB |
|
| Betriebsumgebungstemperatur | -5° - +40° |
|
| Frequenzgang | 70Hz-20kHz-3dB |
|
| Schutzschaltungen | DC,Kurzschluss,Schwingen,Temperatur |
|
| Maße | 19“ 2HE 280mm tief |
|
| Gewicht | 11 kg |
11,5 kg |

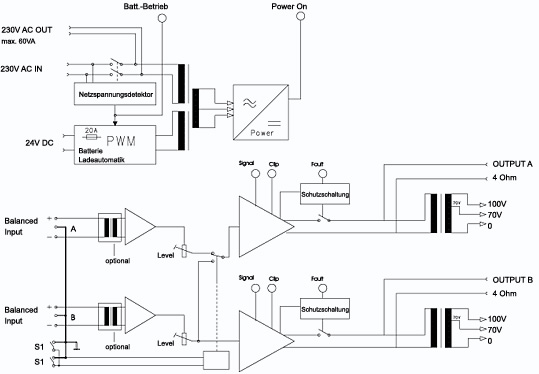

Blockschaltplan
für ELA Endstufe MELA 1.300 / MELA 2.120
Bei MELA 1.300: ein Ausgangsübertrager Verstärker arbeiten in Brücke;
