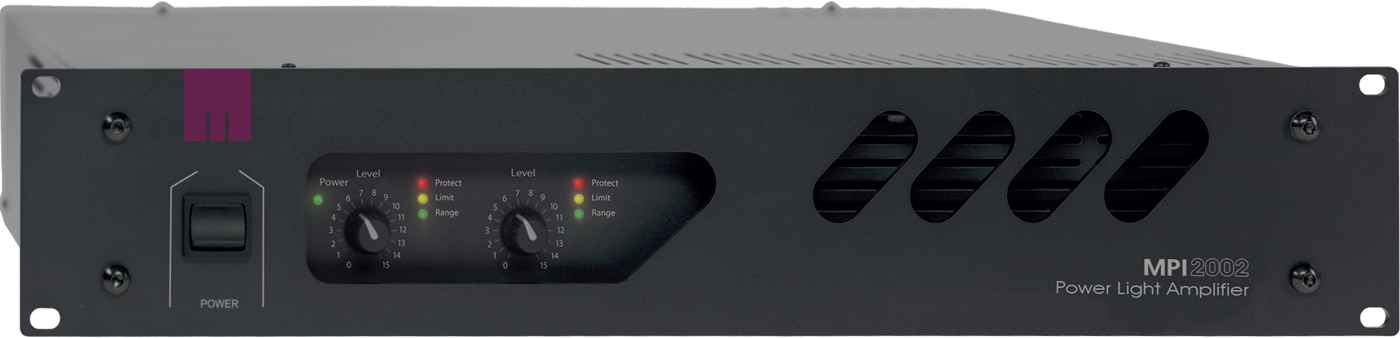

MPI Serie – Install ELA Verstärker

ELA 100V Verstärker - MPI Installations Serie

ELA-Verstärker nach DIN 0828 niederohmig & 100V

Solides High End Konzept,

das die Vorteile analoger Verstärker mit den Gewichtsvorteilen von Schaltnetzteil- systemen perfekt kombiniert. Soviel analog als möglich und soviel digital wie nötig für einen perfekten Sound.

Extrem zuverlässiges Endstufendesign

in Bipolartechnik sichert einen langjährigen störungsfreien Betrieb. Alle wichtigen Schaltungskomponenten sind mit reichlich Reserven dimensioniert, um auch kritische Situationen sicher zu meistern.

Überwachung nach DIN 0828; Fernsteuerung durch externe Spannung;
VCA controlled Systemlimiter



voll 2 Ohm tauglich
alle Schutzschaltungen
dynamisch geregelte Limiter
temparaturgesteuerter Lüfter
Einschaltverzögerter Softstart
100V Übertrager eingebaut
Bedienelemente versenkt
Digitale Signalverarbeitung



Details:

Schutzschaltungen und Systemlimiter

gegen Übersteuern, Schwingen, Übertemperatur und DC. Sie gewähren einen Rundumschutz des gesamten Lautsprecher- und Endstufensystems

DIN 0828 Überwachung

Alle wichten Betriebsparameter werden laufend kontrolliert und der Betriebszustand jedes Verstärkerkanals wird mit Potentialfreien Überwachungskontakten signalisiert.

Mute und Fern-Ein/Ausschaltung

Jeder Endstufenkanal kann mit einer externen Spannung (12V DC) gemutet werden.
Potentialfreie Störmeldekontakte je Kanal und optional die Möglichkeit der Fern-Ein / Ausschaltung.

Leistung

Sehr großes Leistungsspektrum von 2x 250W /4Ohm bis max 2x 1000W /4Ohm. Niederohmig oder mit eingebautem 100V Übertrager lieferbar.

;Verstärker nach DIN 0828 niederohmig & 100V

Digitale Signalverarbeitung erhöhen den Verstärkerblock Wirkungsgrad auf bis zu 90% - Digitale 100V - ELA Verstärker DPA250 / DPA500

Bedienelemente in der Front oder im Heckteil platzierbar

Alle Wichtigen Funktionen mit Überwachungskontakten - Digitale 100V - ELA Verstärker DPA250 / DPA500

Niedrohmig oder mit 100V Übertragern im Gerät lieferbar

Alle Wichtigen Funktionen mit Überwachungskontakten - Digitale 100V - ELA Verstärker DPA250 / DPA500

Alle wichtigen Funktionen mit Überwachungskontakten. Netz ferneinschaltbar

ELA Endstufe - Verstärker MPI - Ansicht hinten Anschlüsse

Anschlüsse:

  • (1) Kaltgerätestecker Netz 230V mit Vorsicherung
  • (2) 230 V DC Kaltgeräte Durchschleifbuchse
  • (3) optionale Fern-Ein/Ausschaltung
  • (4) Potentialfreie Überwachungskontakte
  • (5) Lautsprecher Ausgänge niederohmig - Steckbare Schraubklemme



  • (6) Lautsprecher Ausgänge 100V - Steckbare Schraubklemme
  • (7) Fern-mute Eingang mit externer 12 V Spannung
  • (8) Audio Eingänge - Steckbare Schraubklemme
  • (9) Groundlift-Schalter, Bridge-Schalter und Gain Regler
  • (10) Audio Eingänge mit XLR/Klinke Kombibuchse
Technische Daten:
Modelle MPI502 MPI702 MPI902 MPI1502 MPI2002
Artikelnummer 50.100 50.200 50.300 50.500 50.600
P(OUT) 8 Ω RMS 2x 120 W 2x 120 W 2x 260 W 2x 450 W 2x 650 W
P(OUT) 4 Ω RMS 2x 200 W 2x 350 W 2x 450 W 2x 750 W 2x 1000 W
P(OUT) 2 Ω RMS 2x 300 W 2x 450 W 2x 650 W 2x 1100 W 2x 1450 W
P(OUT) Bridge 4 Ω 1x 600 W 1x 1000 W 1x 1200 W 1x 2200 W 1x 2900 W
Max. Leistungsaufnahme 1200 W 1800 W 2100 W 2600 W 3200 W
100V Übertrager im Gerät optional 2x 2x
Frequenzgang       -1dB  75-21000Hz                -1 dB 25 - 22000 Hz
Fremdspannungsabstand
> 101 dB
Klirrfaktor
< 0,05 %  (1kHz 95% Nennleistung)
Betriebsumgebungstemperatur
-5° - +40°
Schutzschaltungen
DC, Kurzschluss, HF Schwingen, Temperatur, Audio limiters
Eingangsempfindlichkeit
sym. 1V eff (+3 dB)
Kühlung
temperaturgesteuerter Lüfter
Maße (B x H x T)
482 x 88 x 350 mm / 19" 2 HE
Gewicht 11 kg 13 kg 13,5 kg 14,8 kg 15,8kg
