XLED4 CV DALI LED Dimmer

DALI LED constant voltage CV PWM Dimmer - Konstant Spannung LED Dimmer

4 Kanal DALI-Dimmaktor für LEDs mit konstant Spannung
(CV=constant voltage, z.B. Streifen oder CV-Downlights)
RGBW oder 1-4 Kanäle an gemeinsamer Anode (+).
Spannung: +10 V … 48V DC
Anschlußleistung: max. 3 A pro Kanal, gesamt max. 12 A.



PWM LED-Dimmer für CV LEDs
RGBW oder 1-4 Kanäle
3A max. Ausgangsleistung / CH
Kanäle beliebig bündelbar *1
Konstantspannung 10-48V DC
DALI oder tastdDIM *2 steuerbar
Schutzeinrichtungen





DALI LED Dimmer mit Konstanter Spannung:

PWM LED-Dimmer für spannungsgesteuerte LEDs

Der Dimmer ist mit allen Standard-DALI-Systemen kompatibel, und wandelt die Dalisignale in Dimm Signale (PWM) für die LEDs um.

Der Dimmer ist dabei sehr einfach zu konfigurieren und Kurzschlussfest.

Die 4 Kanäle können bis zu je 3A Ausgangsleistung z.B. als RGBW oder auch mehrkanalig monochrom genutzt werden.



Channel-Link *1

Wenn für einen Linie eine höhere Leistung als 3A erforderlich ist, können zwei oder mehr Ausgänge gebrückt werden. So kann die Leistung bis zu 12A zusammengeschaltet werden.

tastDIM *2

Es ist möglich den DALI-Eingang alternativ auch als Tasteingang zu verwenden. Dazu wird die Netzspannung (L
und N) an die DALI Kontakte angeschlossen. Alle Kanäle
werden gleichmäßig gedimmt.



Einbau

Installationsgehäuse für Decken- Wand- oder Hohlraummontage in trockenen Innenräumen.
Optional Einbau in Unterverteilung auf Tragschiene mit Hutschienenhalterung.

XLED4 CV DALI INS - LED RGBW PWM Dimmer - PWM LED Dimmaktor 4 Kanal

XLED4 CV DALI INS - LED RGBW PWM Dimmer - PWM LED Dimmaktor 4 Kanal

Konstante Spannung
(CV - Constant Voltage)

Das verwendete Netzteil muss impulsfest und spannungsstabil sein. Die Spannung muss so gewählt werden, dass sie der Nennspannung der angeschlossenen LEDs entspricht.

Die erforderlichen Angaben dazu entnehmen Sie bitte den technischen Daten der verwendeten LEDs (constant voltage, common anode).



Tuneable white

Tuneable white LEDs (Änderung der Lichtfarbe) können problemlos mit dem XLED gesteuert und gedimmt werden.



Schutzeinrichtungen

Übertemperatur, Überlast, Kurzschluss. Benötigt externes
impulsfestes und stabilisiertes Netzteil.

  • Technische Daten
  • Bilder und Anschlüsse
Technische Daten:
Artikelnummer   10.521
Spannungsversorgung Externes Netzteil +10...48V DC
Verlustleistung Standby 0,1W
Absicherung   max. 16 A
Ausgang 4 Ausgangskanäle mit gemeinsamer Anode (+)
  Max. Ausgangsstrom je Kanal 3A
  PWM-Frequenz 130,2 Hz
Bedien- und Anzeigeelemente   SETUP-Taster, SELECT-Taster, LED
DALI D1/D2 X1 - Push-in-Federanschluss 0,2 … 2,5 mm² flexibel oder starr
Anschlüsse Spannungsversorgung X2 - Schraubklemmen
Anziehdrehmoment
0,2 … 4 mm² flexibel oder starr
max. 0,6Nm
Anschlüsse Ausgang X3 - Push-in-Federanschluss 0,2 … 1,5 mm² flexibel oder starr
Schutzfunktionen Kurzschlussabschaltung mit automatischem Wiederstarten;
Leistungsbegrenzung bei Übertemperatur; Überlastabschaltung
Umgebung Schutzart gemäß DIN EN 60529 IP20 10mm/5KV
  Schutzklasse II
  Umgebungsteperatur ta -20°...+40° Celsius
  Gehäusetemperatur tc 85° C
  Luftfeuchte 5 - 80% nicht kondensierend
DALI IEC 62386 Device Type 6 (LED Module)
  Anzahl Kurzadressen 4 (1 pro Kanal) 1-4 dynamisch, Channel-Link *
  Stromaufnahme aus DALI < 2mA / 9,5-22,5 V Manchester Code
Alternative Ansteuerung tastDIM** 230V AC über DALI-Eingang (alle Kanäle gemeinsam)
CE-Zeichen   Gemäß EMV- und Niederspannungsrichtlinien
Montageart Installationsgehäuse/Aufbaugehäuse
optional Hutschienenhalterung
Decken-, Wand-, Leuchteneinbau
Gehäusemaße (Höhe x Breite x Tiefe) mm 62 x 113 x 27
Durchführungsöffnung   Lochmaß 68 mm Ø
Gehäuse   Aluminium Gehäuse
Kunststoff Deckel schwarz/grau
Gewicht   0,120 kg
Zollnummer HS-Code/TARIC-Number 85365080
Mitgeltende Unterlagen:   Bedienungsanleitung; Gebäudeautomation Anwenderhandbuch
Wichtiger Hinweis: Beachten Sie alle einschlägigen Sicherheitsrichtlinien und die mitgeltenden Unterlagen für die Installation und den Betrieb.

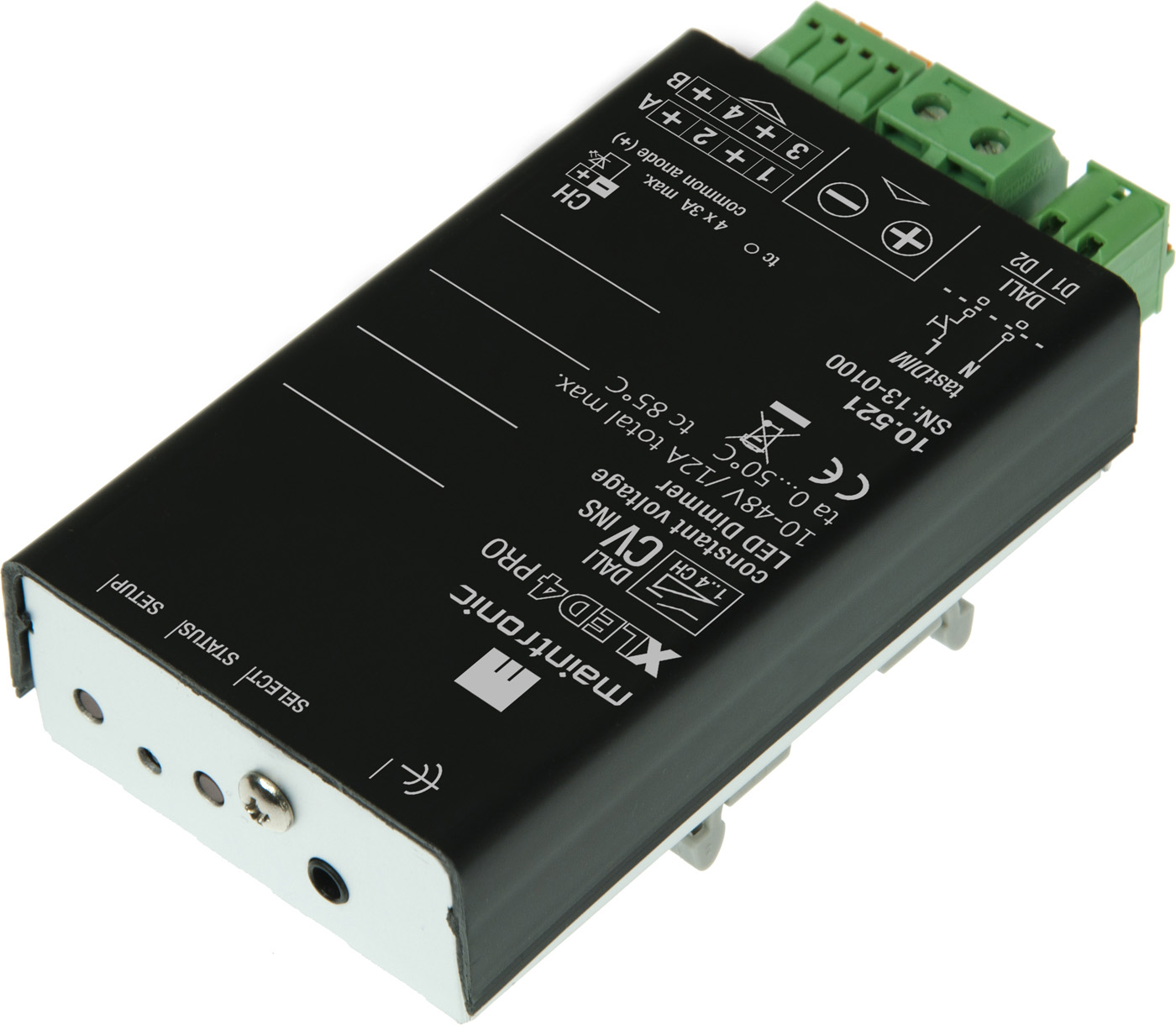

Produktansicht
XLED4 CV DALI INS


Produktansicht
XLED4 CV DALI INS


REG Montage
XLED4 CV DALI INS


Abmessungen
XLED4 CV DALI INS


Anschlüsse
XLED4 CV DALI INS


Blockschaltplan Channel-Link
XLED4 CV DALI INS

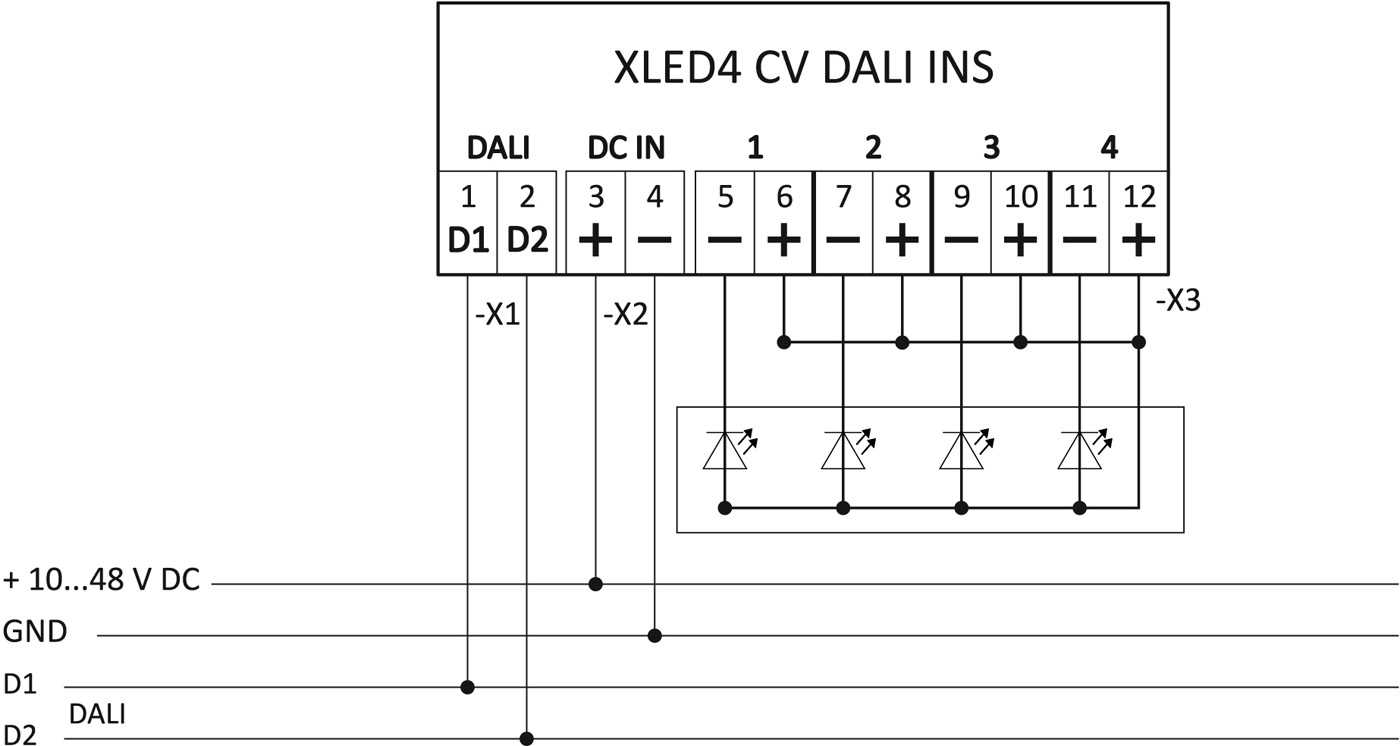

Blockschaltplan RGBW
XLED4 CV DALI INS


Blockschaltplan 4 Kanal
XLED4 CV DALI INS

XLED4 CV DALI LED Dimmer





Anschlüsse X1

1 - D1 = DALI Daten
2 - D2 = DALI Daten



Anschlüsse X2

3 - DC IN + (10-48V DC)
4 - DC IN - (10-48V DC)



Anschlüsse X3

5 - LED Kanal 1 - Kathode
6 - LED Kanal 1 + Anode
7 - LED Kanal 2 - Kathode
8 - LED Kanal 2 + Anode
9 - LED Kanal 3 - Kathode
10 - LED Kanal 3 + Anode
11 - LED Kanal 4 - Kathode
12 - LED Kanal 4 + Anode
